Pilihan Ganda








1. Sensor Thermal [KEMBALI]

1. Apabila suhu yang terdeteksi pada NTC kurang dari 15, apakah yang terjadi pada rangkaian :

a. Tegangan pada output ntc membesar.

b. Tegangan pada output opamp membesar.

c. Relay akan aktif sehingga akan menghidupkan peltier dan DC Fan

d. Tegangan pada basis transistor mengecil.

e. LED, DC FAN, Peltier aktif bersamaan.

Jawaban: d


2. Kegunaan OPAMP pada rangkaian di bawah adalah :

a. Untuk mengamankan arus yang berlebih agar tidak merusak transistor.

b. Untuk memperbesar tegangan agar transistor dapat aktif.

c. Sebagai inverting amplifier pada rangkaian.

d. Sebagai penstabil tegangan pada rangkaian.

e. Sebagai pendeteksi suhu pada rangkaian.

Jawaban: b




2. Sensor Mekanis [KEMBALI]

1. Sensor GP2D120 merupakan salah satu sensor jarak. Sesuai grafik di bawah, apabila jarak yang dideteksi sensor semakin mendekat maka yang terjadi adalah :

a. Output tegangan pada sensor membesar.

b. Output tegangan pada sensor mengecil.

c. Output tegangan pada sensor membesar, namun akan mengecil kembali di jarak tertentu.

d. Output tegangan pada sensor mengecil, namun akan membesar kembali di jarak tertentu.

e. Sensor akan error jika dipantulkan pada warna hitam

Jawaban: c

2. Pada rangkaian dibawah, apabila ada sesuatu yang menghalangi sensor berjarak 10 cm, namun tidak ada pergerakan manusia yang terdeteksi maka yang terjadi adalah :

a. Solenoid Valve dan indikator hidup, Relay RL 1 mati, & Relay RL 10 hidup.

b. Solenoid Valve dan indikator mati, Relay RL 1 hidup, & Relay RL 10 mati.

c. Solenoid Valve dan indikator hidup, Relay RL 1 hidup, & Relay RL 10 mati.

d. Tidak ada yang benar.

e. Solenoid Valve dan indikator mati, Relay RL 1 mati, & Relay RL 10 hidup.

Jawaban: e



3. Sensor Optik [KEMBALI]

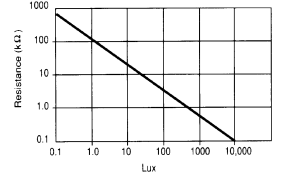

1. Di bawah ini yang merupakan grafik respon sensor suhu LDR adalah:

a.


b.


c.


d.



e.

Jawaban: e

2. Dilihat dari rangkaiannya, kegunaan rangkaian dibawah ini adalah untuk :

a. Menghidupkan lampu jika terdeteksi manusia oleh (PIR) dan tidak terdeteksi cahaya oleh (LDR)

b. Mematikan lampu jika terdeteksi manusia oleh (PIR) dan tidak terdeteksi cahaya oleh (LDR)

c.  Menghidupkan lampu jika terdeteksi manusia oleh (PIR) dan terdeteksi cahaya oleh (LDR)

d. Mematikan lampu jika terdeteksi manusia oleh (PIR) dan terdeteksi cahaya oleh (LDR)

e. Tidak ada yang benar

Jawaban:a



4. Sensor Fisika  [KEMBALI]

1. Buzzer dan LED pada rangkaian dibawah ini akan aktif jika :

a. Magnet terdeteksi oleh sensor magnet dan terdeteksi pergerkan manusia.

b. Magnet tidak terdeteksi oleh sensor magnet dan tidak terdeteksi pergerakan manusia.

c. Magnet tidak terdeteksi oleh sensor magnet dan terdeteksi pergerakan manusia.

d. Kedua sensor aktif, sehingga relay hidup.

e. Kedua sensor mati, sehingga relay mati.

Jawaban: c

2. Gambar di bawah merupakan gambaran dari salah satu  simulasi dari prinsip kerja :

a. Sensor PTC

b. Sensor Magnet

c. Hall sensor

d. Magnetic reed switch

e. MQ2

Jawaban: d



5. Sensor Kimia [KEMBALI]

1. Fungsi dari masing-masing pin pada sensor gas MQ-2 adalah:

a. Pin 1 merupakan tegangan sumber (VC) dimana Vc < 24 VDC, Pin 2 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC, Pin 3 merupakan output yang akan menghasilkan tegangan analog, Pin 4 merupakan heater internal yang terhubung dengan ground

b. Pin 1 merupakan output yang akan menghasilkan tegangan analog, Pin 2 merupakan heater internal yang terhubung dengan ground, Pin 3 merupakan tegangan sumber (VC) dimana Vc < 24, Pin 4 digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC

c. Pin 1 digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC, Pin 2 merupakan heater internal yang terhubung dengan ground, Pin 3 merupakan output yang akan menghasilkan tegangan analog, Pin 4 merupakan tegangan sumber (VC) dimana Vc < 24

d. Pin 1 merupakan heater internal yang terhubung dengan ground, Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC, Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC, Pin 4 merupakan output yang akan menghasilkan tegangan analog

e. Pin 1 merupakan tegangan sumber (VC) dimana Vc < 24, Pin 2 merupakan heater internal yang terhubung dengan ground, Pin 3 merupakan output yang akan menghasilkan tegangan analog, Pin 4 digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5 VDC

Jawaban: d


2. Dilihat dari rangkaiannya, kegunaan rangkaian dibawah ini adalah untuk :

a. Menghidupkan solenoid valve, buzzer dan indikator merah jika terdeteksi api oleh (flame sensor).

b. Menghidupkan solenoid valve, buzzer dan indikator merah jika terdeteksi api oleh (flame sensor), dan terdeteksi gas oleh (MQ-2)

c. Menghidupkan kipas penyedot dan indikator kuning jika terdeteksi api oleh (flame sensor), dan terdeteksi gas oleh (MQ-2)

d. Menghidupkan kipas angin, kipas penyedot, solenoid valve, buzzer dan indikator kuning & merah jika terdeteksi api oleh (flame sensor), dan terdeteksi gas oleh (MQ-2)

e. Tidak ada yang benar

Jawaban:a




6. Latihan [KEMBALI]

1. Kesalahan pada rangkaian di bawah ini adalah :

a. Voltmeter tidak lengkap

b. Resistor yang terlalu kecil

c. Tidak ada resistor sebelum basis transistor

d. Tidak ada dioda

e. Resistor terlalu kecil dan tidak ada resistor sebelum basis transistor

Jawaban: e


2. Rangkaian yang salah terdapat pada :

a.




b.



c.


d.




e.

Jawaban: b

3. Kesalahan pada rangkaian di bawah ini adalah :


a. Voltmeter tidak lengkap

b. Resistor yang terlalu kecil

c. Tidak ada resistor sebelum basis transistor

d. Tidak ada dioda

e. Relay yang dihungkan ke output sensor

Jawaban: e


4. Kesalahan pada rangkaian di bawah ini adalah :

a. Letak voltmeter

b. Resistor yang terlalu kecil

c. Tidak ada resistor sebelum basis transistor

d. Tidak ada dioda

e. Relay yang dihungkan ke output sensor

Jawaban:a


5. Dilihat dari rangkaiannya, kegunaan rangkaian dibawah ini adalah untuk :

a. Menghidupkan seloneid valve dan indikator disaat ada manusia yang dideteksi (PIR) dan ada tangan yang mendekati (GP2D120)

b. Mematikan seloneid valve dan indikator disaat ada manusia yang dideteksi (PIR) dan ada tangan yang mendekati (GP2D120)

c. Menghidupkan seloneid valve dan indikator disaat ada manusia yang dideteksi (GP2D120) dan ada tangan yang mendekati (PIR)

d. Mematikan seloneid valve dan indikator disaat ada manusia yang dideteksi (GP2D120) dan ada tangan yang mendekati (PIR)

e. Tidak ada yang benar

Jawaban:a

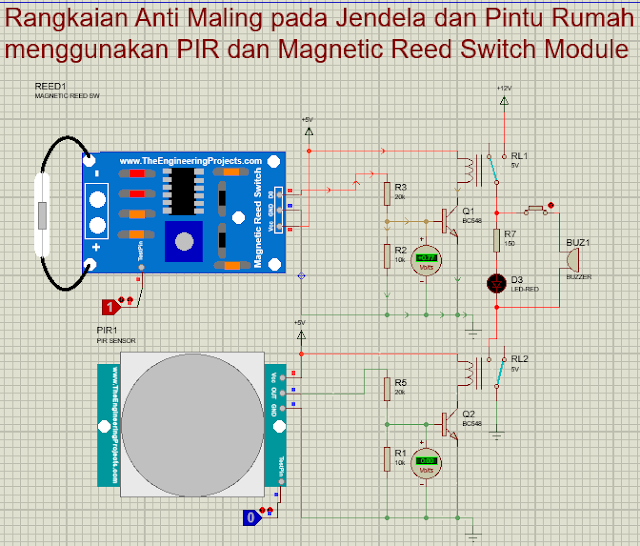

6. Dilihat dari rangkaiannya, kegunaan rangkaian dibawah ini adalah untuk :

a. Menghidupkan buzzer dan indikator disaat magnet di jendela dideteksi (Magnetic Reed Switch) dan dideteksi manusia melewati jendela (PIR)

b. Mematikan buzzer dan indikator disaat magnet di jendela dideteksi (Magnetic Reed Switch) dan dideteksi manusia melewati jendela (PIR)

c. Menghidupkan buzzer dan indikator disaat magnet di jendela tidak dideteksi (Magnetic Reed Switch) dan dideteksi manusia melewati jendela (PIR)

d. Mematikan buzzer dan indikator disaat magnet di jendela tidak dideteksi (Magnetic Reed Switch) dan dideteksi manusia melewati jendela (PIR)

e. Tidak ada yang benar

Jawaban: c




7. Kuis [KEMBALI]

1. Kesalahan pada rangkaian di bawah ini adalah :

a. Voltmeter tidak lengkap

b. Resistor yang terlalu kecil

c. Tidak ada resistor sebelum basis transistor

d. Tidak ada dioda

e. Relay yang dihungkan ke output sensor

Jawaban:a

2. Kesalahan pada rangkaian di bawah ini adalah :

a. Letak voltmeter, resistor terlalu kecil, tidak ada dioda

b. Voltmeter tidak lengkap, tidak ada resistor sebelum basis transistor, tidak ada dioda

c. Tidak ada resistor sebelum basis transistor dan voltmeter tidak lengkap

d. Semua jawaban benar

e. Relay yang dihungkan ke output sensor

Jawaban: c

3. Kesalahan pada rangkaian di bawah ini adalah :

a. Letak voltmeter, resistor terlalu kecil, tidak ada resistor sebelum led

b. Voltmeter tidak lengkap, tidak ada resistor sebelum basis transistor, tidak ada resistor sebelum led

c. Tidak ada resistor sebelum basis transistor dan voltmeter tidak lengkap

d. Semua jawaban benar

e. Relay yang dihungkan ke output sensor

Jawaban:b

4. Kesalahan pada rangkaian di bawah ini adalah :

a. Voltmeter tidak lengkap

b. Resistor yang terlalu kecil

c. Tidak ada resistor sebelum basis transistor

d. Tidak ada dioda

e. Relay yang dihungkan ke output sensor

Jawaban:a


5. Kesalahan pada rangkaian di bawah ini adalah :


a. Letak voltmeter, resistor terlalu kecil, tidak ada resistor sebelum led

b. Voltmeter tidak lengkap, tidak ada resistor sebelum basis transistor, tidak ada resistor sebelum led

c. Tidak ada resistor sebelum basis transistor dan voltmeter tidak lengkap

d. Semua jawaban benar

e. Relay yang dihungkan ke output sensor

Jawaban:b

6. Dilihat dari rangkaiannya, kegunaan rangkaian dibawah ini adalah untuk :

a. Menghidupkan solenoid valve, buzzer dan indikator merah jika terdeteksi api oleh (flame sensor).

b. Menghidupkan solenoid valve, buzzer dan indikator merah jika terdeteksi api oleh (flame sensor), dan terdeteksi gas oleh (MQ-2)

c. Menghidupkan kipas penyedot dan indikator kuning jika terdeteksi api oleh (flame sensor), dan terdeteksi gas oleh (MQ-2)

d. Menghidupkan kipas angin, kipas penyedot, solenoid valve, buzzer dan indikator kuning & merah jika terdeteksi api oleh (flame sensor), dan terdeteksi gas oleh (MQ-2)

e. Tidak ada yang benar

Jawaban:a

7. Sensor dan kegunaan yang terdapat pada rangkaian dibawah ini adalah :

a. Touch sensor untuk mendeteksi sentuhan

b. Vibration sensor untuk mendeteksi getaran

c. buzzer untuk mengeluarkan suara

d. Touch sensor untuk mendeteksi sentuhan dan menghidupkan buzzer

e. Tidak ada yang benar

Jawaban:d

8. Sensor dan kegunaan yang terdapat pada rangkaian dibawah ini adalah :

a. Touch sensor untuk mendeteksi sentuhan

b. PIR untuk mendeteksi pergerakan

c. PIR untuk mendeteksi pergerakan dan menghidupkan buzzer

d. Touch sensor untuk mendeteksi sentuhan dan menghidupkan buzzer

e. Tidak ada yang benar

Jawaban:d

9. Sensor dan kegunaan yang terdapat pada rangkaian dibawah ini adalah :

a. flame sensor untuk mendeteksi api

b. MQ-2 untuk mendeteksi gas

c.flame sensor untuk mendeteksi api dan menghidupkan motor

d. MQ-2 untuk mendeteksi gas dan menghidupkan motor

e. Tidak ada yang benar

Jawaban:c

10. Sensor dan kegunaan yang terdapat pada rangkaian dibawah ini adalah :

a. DHT11 untuk mendeteksi kelembaban

b. LM35 untuk mendeteksi suhu

c. PIR untuk mendeteksi pergerakan suhu tertentu (makhluk hidup)

d. PIR untuk mendeteksi pergerakan suhu tertentu (makhluk hidup) dan menghidupkan buzzer

e. LM35 untuk mendeteksi suhu dan menghidupkan buzzer

Jawaban:d


[KEMBALI]
