DC BIAS WITH VOLTAGE FEEDBACK




1. Tujuan [Kembali]

Penulisan di blog ini bertujuan untuk:
  • Dapat mengetahui apa itu DC Bias With Voltage Feedback.
  • Dapat mempelajari teori dari DC Bias With Voltage Feedback.
  • Dapat memahami prinsip kerja rangkaian DC Bias With Voltage Feedback.

2. Komponen [Kembali]

Untuk membuat rangkaian DC Bias With Voltage Feedback, kita membutuhkan:

A. Kapasitor


Sebagai penyimpan arus atau tegangan listrik.

B. Resistor

Sebagai penahan tegangan dan arus.

C. Power

Sebagai sumber tegangan dc bias pada rangkaian.

D. Transistor

Sebagai penguat, pemutus, penyambung arus, stabilisasi tegangan, dan modulasi sinyal.

E. Ground

Sebagai penghantar arus yang berlebih di dalam rangkaian.

F. osiloskop

Sebagai alat yang memproyeksikan bentuk sinyal atau gelombang listrik.

G. Generator sinyal
Sebagai alat yang dapat membentuk dan membangkitkan sinyal atau gelombang listrik.

3. Dasar Teori [Kembali]

Tingkat kestabilan yang lebih baik dapat diperoleh dengan memperkenalkan jalur umpan balik dari kolektor ke base seperti yang ditunjukkan pada Gambar 4.34. Meskipun Q-point tidak sepenuhnya independen dari beta. Analisis dengan terlebih dahulu menganalisis loop base-emitter yang hasilnya akan digunakan pada loop collector-emitter.

Base-Emitter Loop
Gambar 4.35 menunjukkan base-emitter loop untuk konfigurasi umpan balik tegangan. Dengan hukum tegangan Kirchhoff di sekitar loop yang ditunjukkan arah searah jarum jam akan menghasilkan:
Penting untuk dicatat bahwa arus yang melalui RC bukan IC tetapi I’C (di mana I’C = IC + IB). Namun, level IC dan I’C jauh melebihi level IB dan perkiraan I’C ≈ IC biasanya digunakan. Mengganti I’C ≈ IC =βIB dan IE ≈ IC akan menghasilkan:



 Collector-Emitter Loop
Loop collector-emitor untuk jaringan Gambar 4.34 dijelaskan pada Gambar 4.36. Menerapkan hukum tegangan Kirchhoff di sekitar loop yang ditunjukkan ke arah searah jarum jam akan menghasilkan:

Kondisi Kejenuhan
Dengan menggunakan I’C=IC, persamaan untuk arus saturasi adalah;
Analisis Load-Line



SOAL

1. Tentukan level Q dari ICQ dan VCEQ untuk jaringan Gambar 4.37
Jawaban:

2. Ulangi no 1 menggunakan 135 beta (50% dari no 1)

 3. Tentukan level dc IB dan VC untuk jaringan Gambar 4.38
Jawaban:
Dalam hal ini, resistansi dasar untuk analisis dc terdiri dari dua resistor dengan kapasitor yang terhubung dari persimpangan ke ground. Untuk mode dc, kapasitor
mengasumsikan kesetaraan sirkuit terbuka dan RB=R1+R2.

4. Prinsip Kerja Rangkaian [Kembali]

Dengan cara tegangan input yang diberikan akan disimpan sementara oleh capasitor sampai kapasitasnya agar stabil, lalu dialirkan kembali kerangkaian (dc bias dengan umpan balik tegangan). Disana input (tegangan) akan disimpan atau diputar secara terus menerus di rangkaian, hingga mencapai tegangan yang melebihi rangkain tadi, lalu disimpan di kapasitor dan dialirkan ke output, sehingga tercipta tegangan output yang lebih besar dari inputnya, juga menghasilkan tegangan output yang berbanding terbalik dari inputnya karena tegangan yang berlebih akan melawan loop tegangan normal. sementara yang melebihi simpanan kapasitor akan dibuang ke ground oleh transistor yang telah terbuka karena bantuan dari tegangan dc bias, dan itu terus terjadi secara terus menerus. Hal ini yang menyebabkan kestabilan pada output rangkaian ini.

5. Gambar Rangkaian [Kembali]

Rangkaian DC BIAS WITH VOLTAGE FEEDBACK

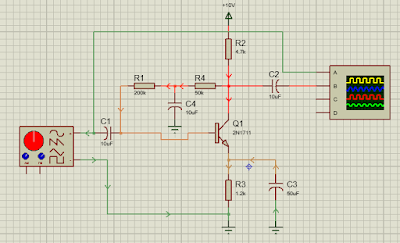

Rangkaian DC BIAS WITH VOLTAGE FEEDBACK menggunakan kapasitor



Rangkaian Base Emitter Loop dan Collector Emitter Loop dari rangkaian DC Bias With Voltage Feedback



6. Video [Kembali]

Video Rangkaian DC BIAS WITH VOLTAGE FEEDBACK



Video Rangkaian DC BIAS WITH VOLTAGE FEEDBACK menggunakan kapasitor


Video Rangkaian Base Emitter Loop dan Collector Emitter Loop dari Rangkaian DC Bias With Voltage Feedback



7. Download [Kembali]
  • rangkaian DC BIAS WITH VOLTAGE FEEDBACK>> klik disini
  • rangkaian DC BIAS WITH VOLTAGE FEEDBACK menggunakan kapasitor>> klik disini
  • rangkaian Base Emitter Loop dan Collector Emitter Loop dari rangkaian DC Bias With Voltage Feedback>> klik disini
  • video rangkaian DC BIAS WITH VOLTAGE FEEDBACK>> klik disini
  • video rangkaian DC BIAS WITH VOLTAGE FEEDBACK menggunakan kapasitor>> klik disini
  • video rangkaian Base Emitter Loop dan Collector Emitter Loop dari rangkaian DC Bias With Voltage Feedback>> klik disini
  • data sheet 2n1711 >> klik disini
