Alat Pembuat Ozon ( Ozone Generator )

Gambar 9.6


1. Pendahuluan [Kembali]


Ozon merupakan bentuk triatomik dari oksigen. Ozon memiliki sifat pengoksidasi yang kuat dan dipercaya mampu untuk membunuh berbagai bakteri, patogen, virus, spora, jamur, dan kontaminan lain yang ada di air dan udara. Oleh karenanya, ozone kerap digunakan sebagai media yang efektif untuk sterilisasi air minum dan udara, serta dapat pula berfungsi sebagai disinfektan. Alat untuk membentuk ozone disebut ozone generator.

2. Tujuan [Kembali]


  1. Dapat mengetahui pengaplikasian dari gambar kimia
  2. Dapat mengetahui prinsip kerja suatu aplikasi
  3.  Dapat mengetahui komponen elektro dari pengaplikasian tersebut
  4. Dapat mengetahui kelebihan dan kekurangan aplikasi tersebut
  5. Dapat mengaplikasikannya dalam kehidupan sehari-hari



3. Prinsip Kerja [Kembali]

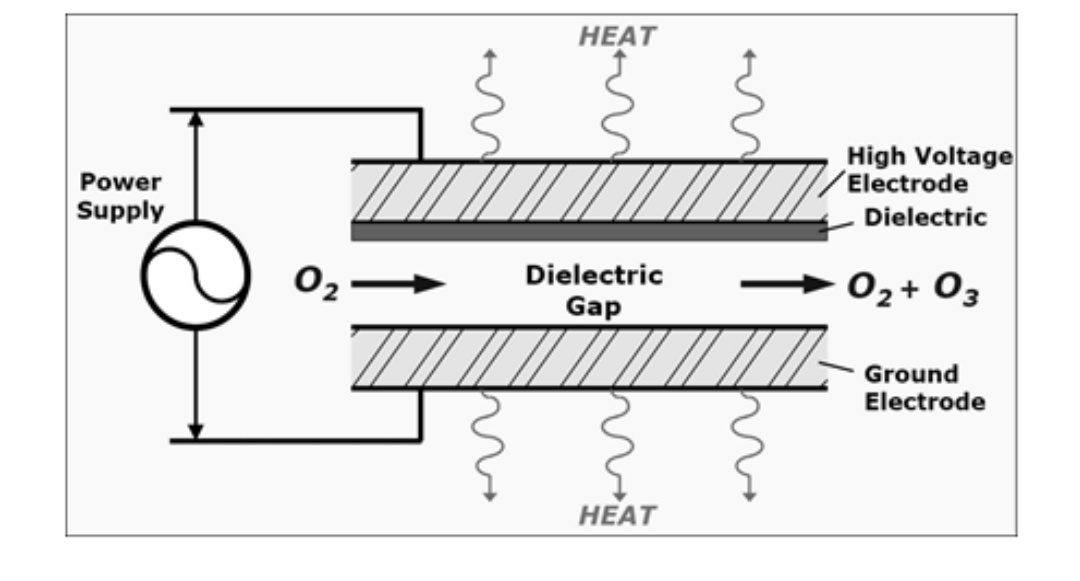

Menggunakan Prinsip electrical discharge, yaitu dengan melewatkan udara kering atau oksigen ke sebuah ruang di antara elektoda-elektroda yang dialiri listrik bolak-balik tegangan tinggi, yaitu sekitar 8.000 sampai 20.000 volt. Peluahan terputus-putus (intermittent discharge) yang berlangsung di antara dua elektroda akan menyebabkan elektron-elektron bertabrakan dengan molekul oksigen (O2) sehingga terbentuklah senyawa ozon (O3).
Berikut persamaan reaksi pembentukan ozon dibawah ini:
Energy listrik → O-O + O → O3

4. Alat dan Bahan [Kembali]


  • Stabilizer Voltage (stavol)





    Berfungsi untuk menstabilkan tegangan sebelum memasuki alat, sehingga alat yang nanti akan digunakan berjalan normal, juga terdapat banyak port tegangan yang bisa dipakai.

  • Air Pump







    Berfungsi untuk memompa udara yang juga menggandung oksigen kedalam tabung corona.


  •  High Voltage Transformator





    Berfungsi untuk mengubah tegangan (220v) menjadi tegangan tinggi (10kv), agar bisa terjadi electrical discharge pada tabung corona nantinya.



  • Tabung Corona





    Berfungsi untuk mengubah input berupa oksigen menjadi ozon. Terdiri dari tabung kaca yang dihimpit oleh dua konduktor listrik, yang nantinya akan diberikan tegangan 10kv sehingga menghasilkan electrical discharge.




  • Air Stunt





    Berfungsi untuk memecah gelembung udara pada saat output udara sudah keluar.



  • Selang





    Berfungsi untuk mengalirkan udara dari air pump hingga keluar dari tabung corona.


5. Rangkaian [Kembali]







6. Kelebihan dan Kelemahan Penggunaan Ozon [Kembali]

  • Kelebihan

  1. Dapat menghilangkan besi dan mangan sehingga air yang diolah tidak berwarna, tidak berasa dan tidak berbau.
  2. Cepat larut dalam air karena berbentuk gas
  3. Membantu proses koagulasi
  4. Dapat bekerja pada range pH dan suhu yang luas. Selain itu ozoz juga tidak mengubah nilai pH..
  5. Tidak meninggalkan residu dalam produk seperti trihalometana.
  6. Oksidan kuat khususnya digunakan untuk menghilangkan Fe dan Mn, biasanya digunakan untuk pengolahan air minum dengan misi komersial dan air dalam kemasan botol (Aqua, dll).
  7. dapat membunuh mikroorganisme yang terdapat di dalam air (bersifat bakterisida, algasida, fungisida dan virusida)
  8. dapat menghilangkan bau dan rasa yang umumnya disebabkan oleh komponen organik dan anorganik yang terdapat di dalam air
  9. tidak menimbulkan bau ataupun rasa yang umumnya terjadi dengan penggunaan bahan kimia lain sebagai bahan pengolahan
  10. penggunaan ozon pada pipa, peralatan, dan kemasan akan ikut disanitasi sehingga produk yang dihasilkan akan lebih terjamin selama tidak ada kebocoran di kemasan. Ozon merupakan bahan sanitasi air yang efektif disamping sangat aman.

  • Kelemahan

  1. Terjadi kemungkinan tumbuhnya bakteri karena tidak adanya residu yang tertinggal dalam produk. Tidak semua bakteri akan terbunuh. Beberapa bakteri yang mempunyai daya resistensi tinggi, ketika proses ozonasi akan terhambat proses pertumbuhannya. Ketika kadar ozon dalam produk sudah habis, maka bakteri tersebut akan tumbuh kembali. Oleh karena itu ozon tidak dianjurkan dalam proses distribusi yang sangat panjang. Ozon cenderung digunakan sebagai proses akhir pengolahan air.
  2. Oksidasi dengan senyawa organik akan menghasilkan nitrit oksida dan asam nitrit yang dapat menyebabkan korosi pada pipa.
  3. Ozon dapat meracuni manusia bahkan bisa sampai membawa pada kematian apabila terhirup dengan konsentrasi 50 ppm selama kurang lebih 1 jam. Batas kadar konsentrasi penggunaan gas ozon dalam berbagai kegiatan industri adalah 0.1 ppm, sedangkan kadar ozon dalam air hingga 0.05 ppm tidak membahayakan tubuh manusia.
  4. Ozon yang mempunyai sifat radikal ini, memerlukan perhatian khusus dalam penyimpanannya. Kadar 100 persen ozon pada suhu kamar mudah sekali meledak. Ozon akan aman disimpan pada suhu di bawah -1830C dengan kadar ozon dalam campuran ozon dan oksigen dibawah 30 persen. Sekarang ozon kebanyakan disimpan dalam bentuk ozonized-water atau ozonized ice.
  5. Pembuatan ozon memerlukan pesawat khusus (ozonisator) yang memerlukan energi yang besar, sehingga biaya investasi dan operasi relatif besar, sehingga Ozonisasi menjadi lebih mahal untuk digunakan.

7. Video [Kembali]


Rangkaian dan Percobaan Ozon Generator

Pembuktian Kegunaan Ozon

8. Download [Kembali]



Download materi pada blog :

HTML >> klik disini

Download video pada blog :


Video 1 >> klik disini
Video 2 >> klik disini
