Laporan Akhir Percobaan 3



  [KEMBALI KE MENU SEBELUMNYA]

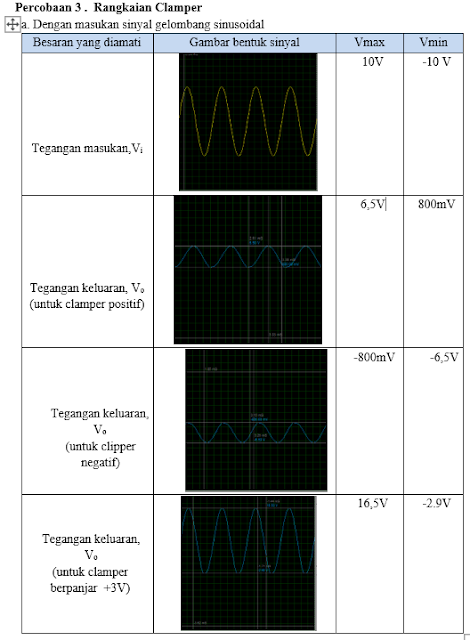

1. Jurnal [kembali]






2. Alat dan Bahan [kembali]

1. Alternator

2. Dioda

3. Resistor

4. Battery (Cell)

5. Kapasitor

6. Oscilloscope




3. Rangkaian Simulasi [kembali]






4. Prinsip Kerja Rangkaian [kembali]

a. Clamper Positif

Pada saat alternator memberi tegangan positif maka kapasitor akan menyimpan tegangan pada awalnya, lalu saat alternator memberi tegangan negatif yang tegangan akan mengalir melewati dioda dan resistor, arus cenderung melewati dioda dikarenakan dioda berada pada kondisi forward bias, lalu tegangan negatif itu diteruskan ke kapasitor, sehingga kapasitor mengosongkan tegangannya dan meneruskannya ke output. Tegangan pada output akan sedikit lebih positif dari tegangan input dikarenakan tegangan keluaran positif dari kapasitor tadi bercampur tegangan yang langsung ke output. Dan hal itu berlangsung sangat cepat sehingga akan tercipta pengangkatan gelombang ke arah yang positif.


b. Clamper Negatif

Pada saat alternator memberi tegangan positif maka kapasitor akan menyimpan tegangan pada awalnya, lalu saat alternator memberi tegangan negatif, arus akan mengalir melewati R2, lalu ke output dan juga tegangan negatif itu diteruskan ke kapasitor, sehingga kapasitor mengosongkan tegangannya dan meneruskannya tegangan positifnya ke output dan dioda, dioda akan forward bias sehingga arus dari dioda menuju ke alternator. Tegangan pada output akan sedikit lebih negatif dari tegangan input dikarenakan tegangan positif keluaran dari kapasitor tadi diteruskan juga ke dioda dan tidak langsung ke output. Dan hal itu berlangsung sangat cepat sehingga akan tercipta penurunan gelombang ke arah yang negatif.


c. Clamper Panjar Positif

Pada saat alternator memberi tegangan positif maka kapasitor akan menyimpan tegangan pada awalnya, lalu saat alternator memberi tegangan negatif yang tegangan akan mengalir ke batrai lalu melewati dioda sehingga dioda mengalami forward bias, yang mana tegangan batrai bertambah dengan tegangan dioda, lalu akan menuju ke output sehingga didapatkan setengah gelombang positif pada output yang sesuai dengan penambahan tegangan tadi. Tegangan pada output akan lebih positif dari tegangan input  sesuai penambahan tegangan pada batarai, hal ini dikarenakan tegangan keluaran positif dari kapasitor tadi bercampur tegangan batrai yang langsung ke output. Juga disaat tidak ada tegangan pada kapasitor maka kapasitor otomatis mengeluarkan tegangannya, hal itu berlangsung sangat cepat sehingga akan tercipta pengangkatan gelombang ke arah yang positif sesuai dengan penambahan tegangan batrai tadi.



5. Video Rangkaian [kembali]







6. Analisa [kembali]

1. Jelaskan pengaruh nilai kapasitor pada rangkaian clamper!

Jawab:

Nilai kapasitor berpengaruh terhadap lamanya pengisian dan pengosongan pada kapasitor, semakin besar nilai kapasitor maka akan semakin lama pengisian dan pengosongannya, dan begitu juga sebaliknya apabila semakin kecil nilai kapasitor maka akan semakin cepat pengisian dan pengosongannya.


2. Jelaskan pengaruh resistor pada rangkaian clamper!

Jawab:

Pengaruh resistor yaitu untuk penghambat arus pada rangkaian sebelum langsung menuju output, yang mana diatur sedemikian rupa agar dapat menciptakan rangkaian clamper yang berjalan dengan semestinya.

Juga nilai resistansi R dan kapasitansi C harus dipilih sehingga time constantnya (τ = RC) cukup besar dan meyakinkan bahwa tegangan kapasitor tidak mengalami discharge yang signifikan selama dioda mengalami bias terbalik (off).


3. Jelaskan perbedaan clamper positif dan clamper negatif berdasarkan letak dioda!

Jawab:

Perbedaan clamper positif dan clamper negatif berdasarkan letak diodanya, yaitu pada clamper positif kutub anoda dioda menghadap ke bawah atau terhubung ke ground dan kutub katoda dioda menghadap ke atas atau terhubung ke kapasitor. Hal ini berguna untuk pengangkatan gelombang pada output rangkaian sehingga nantinya gelombang output berada diatas gelombang input saat disandingkan. Sedangkan pada clamper negatif, kutub anoda dioda menghadap ke atas atau terhubung ke kapasitor dan kutub katoda dioda menghadap ke bawah atau terhubung ke ground. Hal ini berguna untuk penurunan gelombang pada output rangkaian sehingga nantinya gelombang output berada dibawah gelombang input saat disandingkan.




7. Link Download [kembali]


File Rangkaian klik disini

Video Simulasi Rangkaian klik disini

HTML klik disini
